Nâng Cấp Camera 360 Mazda CX5 2024 Tích Hợp TPMS – Giải Pháp An Toàn Hoàn Hảo

1. Giới thiệu tổng quan

Mazda CX5 2024 là mẫu SUV hạng C đang được nhiều khách hàng Việt Nam lựa chọn nhờ thiết kế sang trọng, động cơ mạnh mẽ và khả năng vận hành ổn định. Dù được trang bị nhiều tính năng an toàn hiện đại trong gói Mazda i-Activsense, nhưng không phải phiên bản nào của CX-5 2024 cũng có camera 360 độ và TPMS (hệ thống giám sát áp suất lốp) hiển thị trực tiếp trên màn hình zin.

Trong khi đó, đây lại là hai công nghệ an toàn cực kỳ cần thiết trong quá trình vận hành xe, đặc biệt là tại các đô thị đông đúc ở Việt Nam, nơi thường xuyên xảy ra va chạm nhỏ khi đỗ xe hoặc tình trạng nổ lốp bất ngờ do đường xấu, thời tiết nóng bức.

Chính vì vậy, giải pháp nâng cấp bộ camera 360 zin tích hợp TPMS cho Mazda CX5 2024 đang trở thành xu hướng được nhiều chủ xe lựa chọn. Bộ sản phẩm này không chỉ giúp người lái dễ dàng quan sát toàn cảnh xung quanh xe mà còn giám sát liên tục áp suất, nhiệt độ lốp ngay trên màn hình Mazda Connect, mang đến trải nghiệm lái an toàn, tiện nghi và cao cấp hơn.

2. Nâng Cấp Camera 360 Mazda CX5 2024 là gì?

2.1. Khái niệm

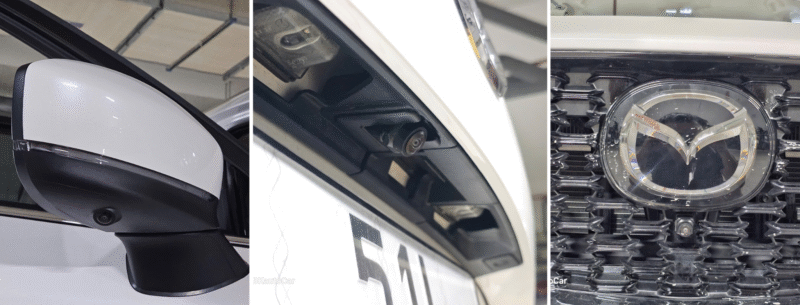

Camera 360 độ (360 Surround View System) là hệ thống gồm 4 camera góc rộng được gắn tại các vị trí:

  • Trước xe (logo hoặc cản trước).

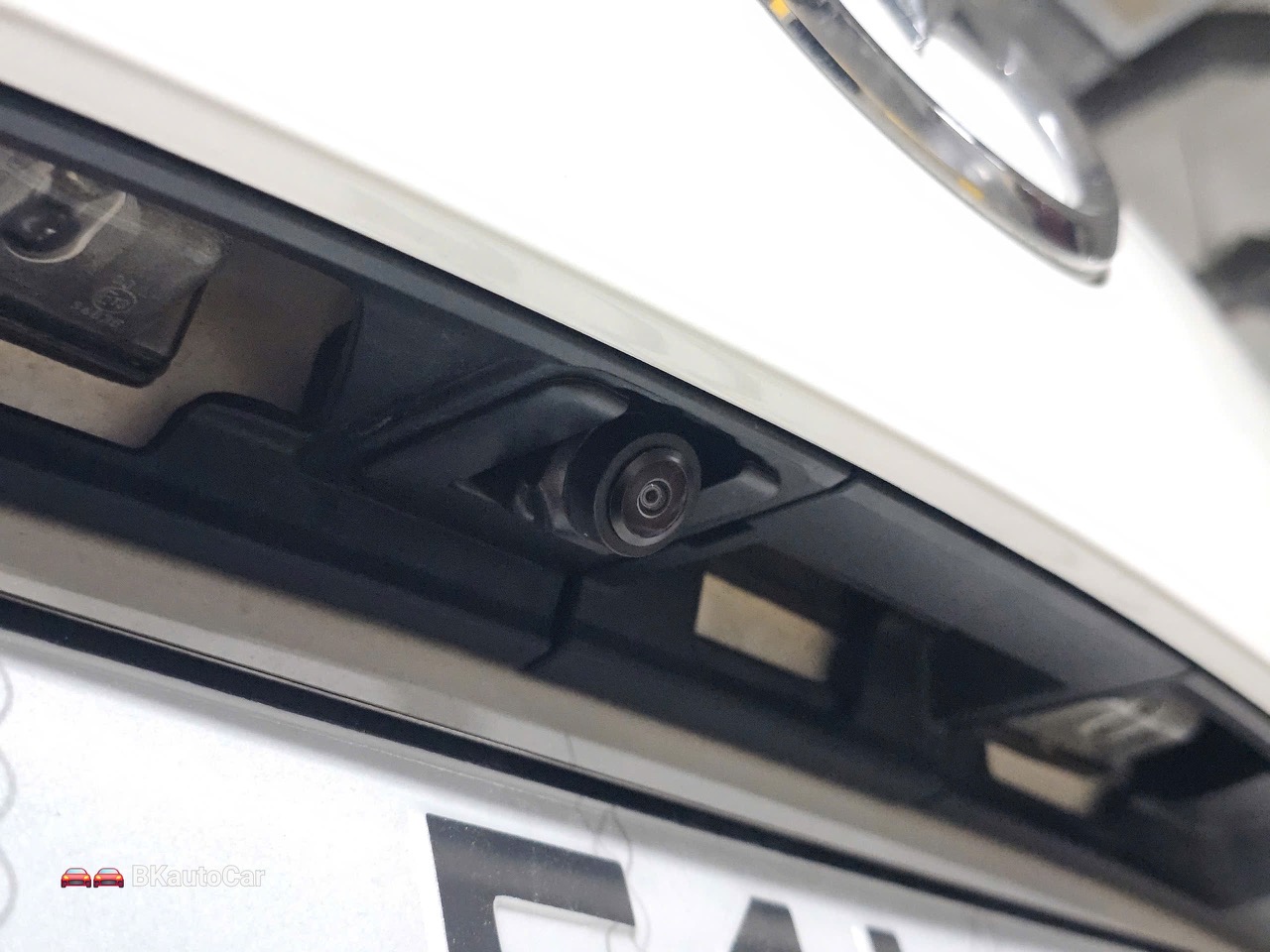

  • Sau xe (nắp cốp hoặc gần camera lùi zin).

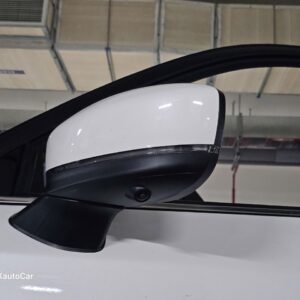

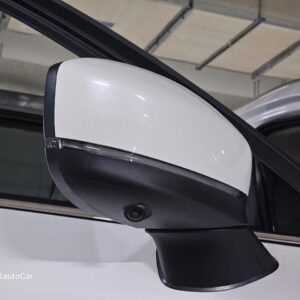

  • Hai bên gương chiếu hậu.

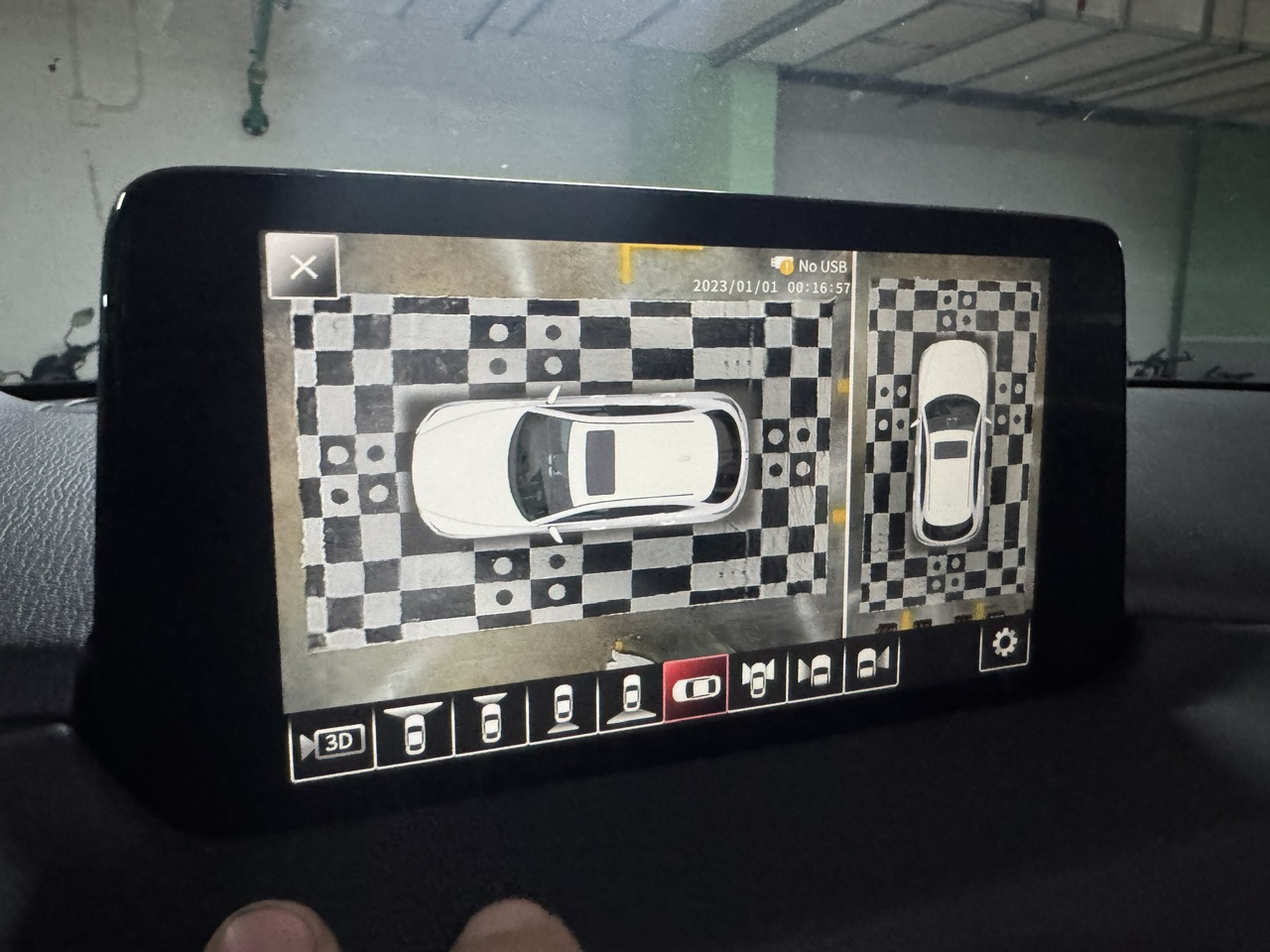

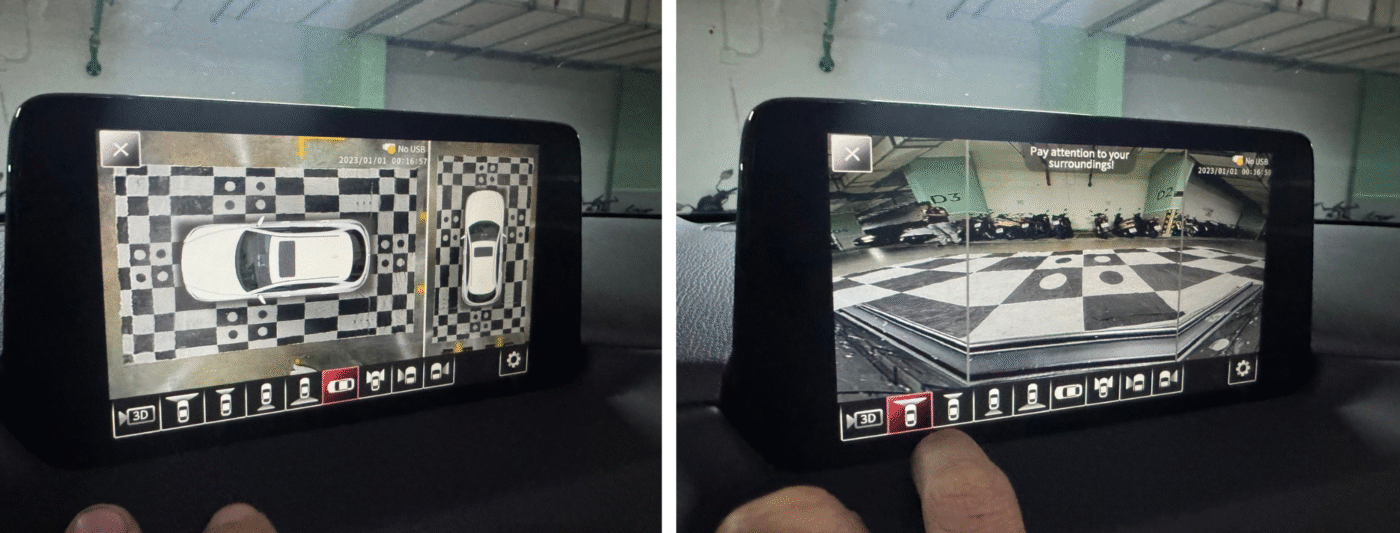

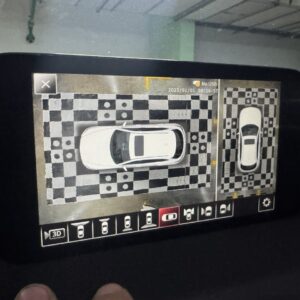

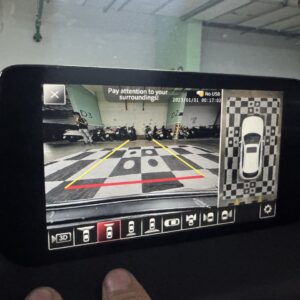

Tín hiệu từ các camera này sẽ được đưa về ECU xử lý hình ảnh để ghép lại thành góc nhìn toàn cảnh từ trên xuống (bird-view). Hình ảnh sau khi xử lý sẽ hiển thị trực tiếp trên màn hình trung tâm Mazda Connect.

Camera 360 mazda cx5

2.2. Cách hoạt động cơ bản

  • Mắt camera góc rộng: mỗi mắt có góc nhìn từ 170–190 độ, thu được toàn bộ khu vực xung quanh xe.

  • Bộ xử lý hình ảnh: dùng thuật toán fish-eye correction (chỉnh méo hình), sau đó ghép (stitching) để tạo ra hình ảnh liền mạch.

  • CANBUS & vạch đánh lái động: hệ thống lấy tín hiệu từ vô lăng qua CANBUS, hiển thị vạch đánh lái động chính xác theo góc lái thật.

2.3. Ưu điểm của camera 360 zin

  • Lắp đặt zin 100%, không cắt dây điện, không ảnh hưởng đến bảo hành.

  • Hình ảnh sắc nét, hiển thị nhanh, độ trễ cực thấp nhờ truyền tín hiệu qua chuẩn LVDS

  • Hoạt động ổn định, tương thích hoàn toàn với hệ thống điện và phần mềm Mazda.

3. Hệ thống TPMS tích hợp là gì?

3.1. Khái niệm

TPMS (Tire Pressure Monitoring System) là hệ thống giám sát áp suất và nhiệt độ lốp theo thời gian thực. Trên bộ sản phẩm dành cho Mazda CX5 2024, TPMS được tích hợp hiển thị trực tiếp trên màn hình zin thay vì phải lắp thêm màn phụ.

3.2. Nguyên lý hoạt động

  • Cảm biến gắn van lốp: mỗi bánh xe sẽ được gắn một cảm biến có pin riêng, đo chính xác áp suất và nhiệt độ.

  • Tín hiệu RF (433 MHz): dữ liệu được truyền không dây về bộ thu tín hiệu.

  • Module TPMS: tiếp nhận, giải mã và đưa thông số lên màn hình .

3.3. Lợi ích của TPMS tích hợp

  • Theo dõi tình trạng lốp liên tục, cảnh báo ngay khi áp suất giảm hoặc nhiệt độ tăng bất thường.

  • Tăng tuổi thọ lốp, giảm nguy cơ nổ lốp khi chạy tốc độ cao.

  • Tiết kiệm nhiên liệu nhờ áp suất lốp luôn được duy trì chuẩn.

  • Hiển thị trực quan, dễ theo dõi ngay trên màn hình trung tâm.

4. Ưu điểm của bộ camera 360 zin tích hợp TPMS cho Mazda CX5 2024

  1. Lắp đặt zin 100% – dùng giắc zin theo xe, không cắt nối dây.

  2. Tích hợp trực tiếp – hiển thị camera 360 và TPMS ngay trên màn hình trung tâm xe.

  3. Hình ảnh sắc nét – chuẩn AHD 1080P, chống nước IP68, góc rộng toàn cảnh.

  4. Vạch đánh lái động – xoay theo vô lăng, hỗ trợ căn chỉnh chính xác khi lùi/đỗ xe.

  5. Cảnh báo va chạm – camera 360 sẽ tự động hiển thị khi phát hiện vật cản xung quanh xe khi xe di chuyển tốc độ thấp.

  6. Theo dõi lốp liên tục – áp suất và nhiệt độ từng bánh xe hiển thị real-time.

  7. An toàn & thẩm mỹ – giữ nguyên thiết kế nội thất, không thêm màn hình rời.

5. Thông số kỹ thuật chi tiết

5.1. Camera

  • Độ phân giải: Sony 307 Full HD 1080P.

  • Góc nhìn: 180 độ.

  • Tiêu chuẩn chống nước, chống bụi: IP68.

5.2. ECU xử lý hình ảnh

  • Chip xử lý chuyên dụng cho camera ô tô.

  • Độ trễ hình ảnh < 0.1 giây.

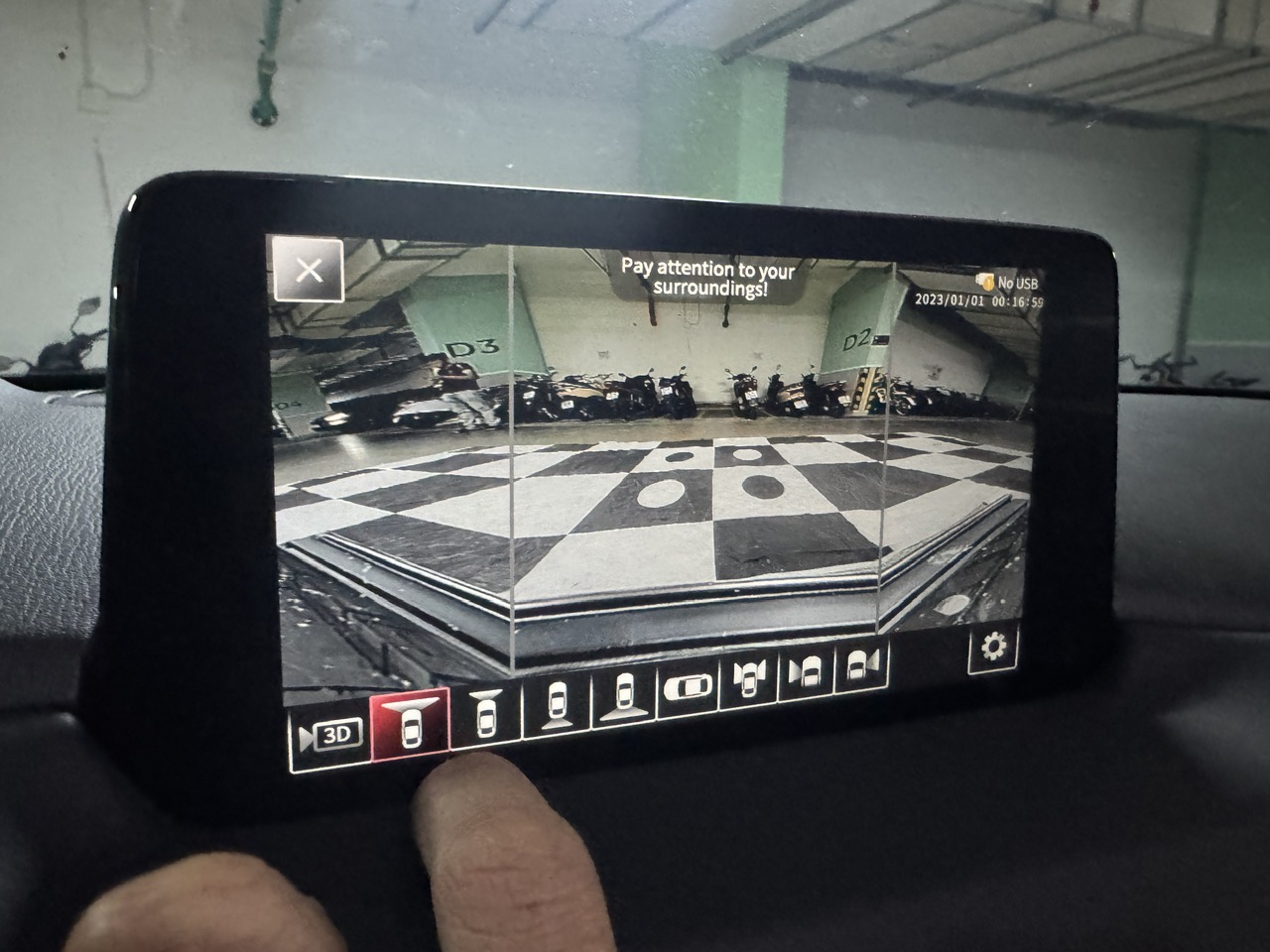

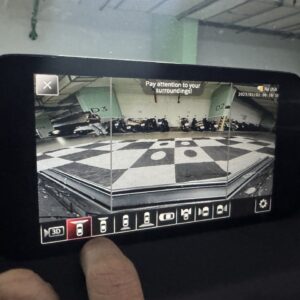

  • Hỗ trợ nhiều chế độ hiển thị: 3D, góc trước, góc sau, 2 bên.

  • Sử dụng chuẩn truyền tín hiệu LVDS (Low-Voltage Differential Signaling) để truyền hình ảnh tới màn hình zin Mazda mang đến hình ảnh sắc nét.

5.3. TPMS

  • Loại cảm biến: gắn van trong.

  • Tần số truyền: 433 MHz.

  • Sai số áp suất: ±0.1 bar.

  • Tuổi thọ pin: 5–7 năm.

6. Quy trình lắp đặt (chi tiết dễ hiểu)

Bước 1: Kiểm tra hệ thống

  • Kiểm tra phiên bản Mazda CX5 2024.

  • Kiểm tra màn hình trung tâm, hệ thống dây điện zin trước khi lắp đặt

Bước 2: Tháo các chi tiết cần thiết

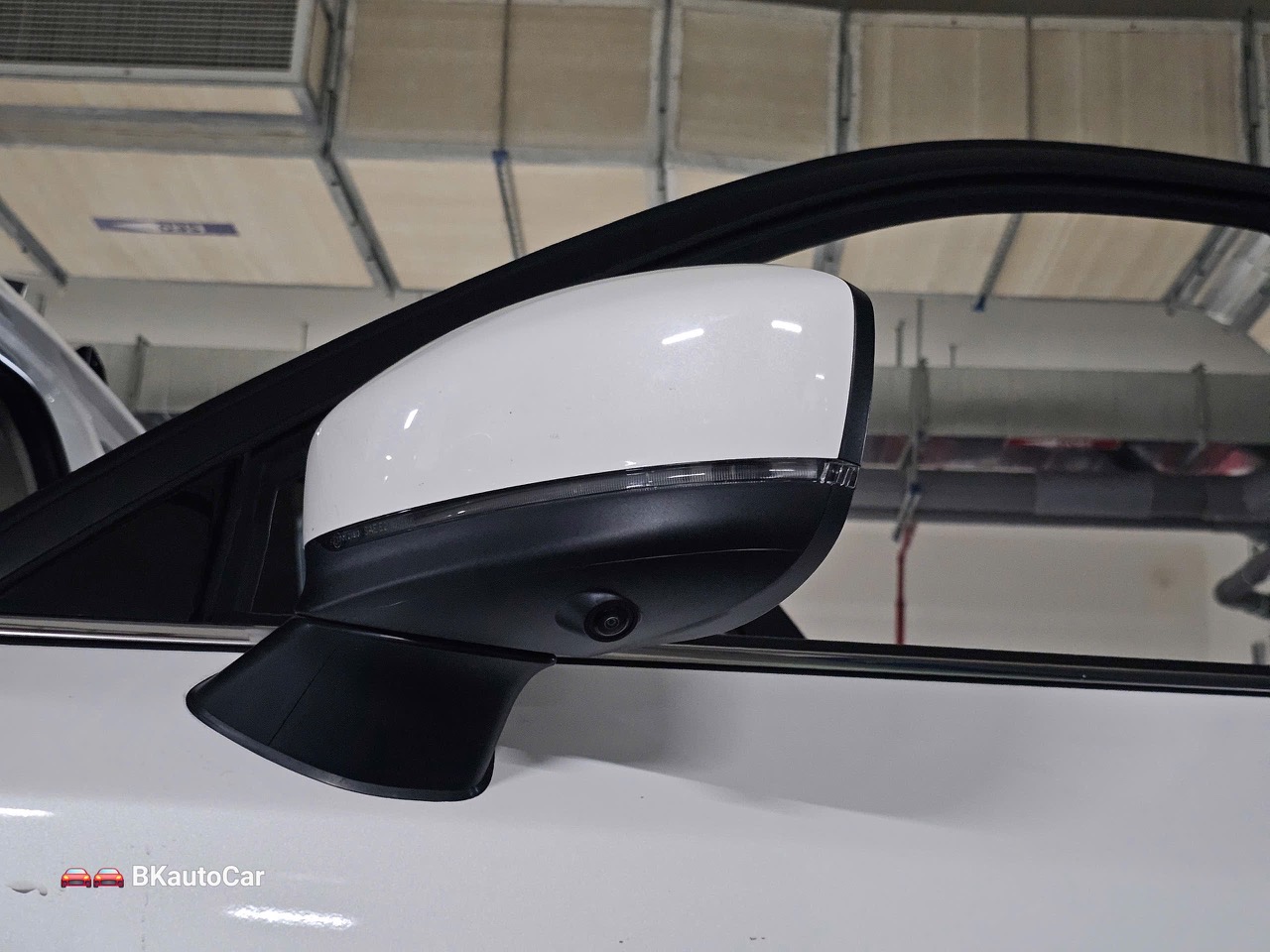

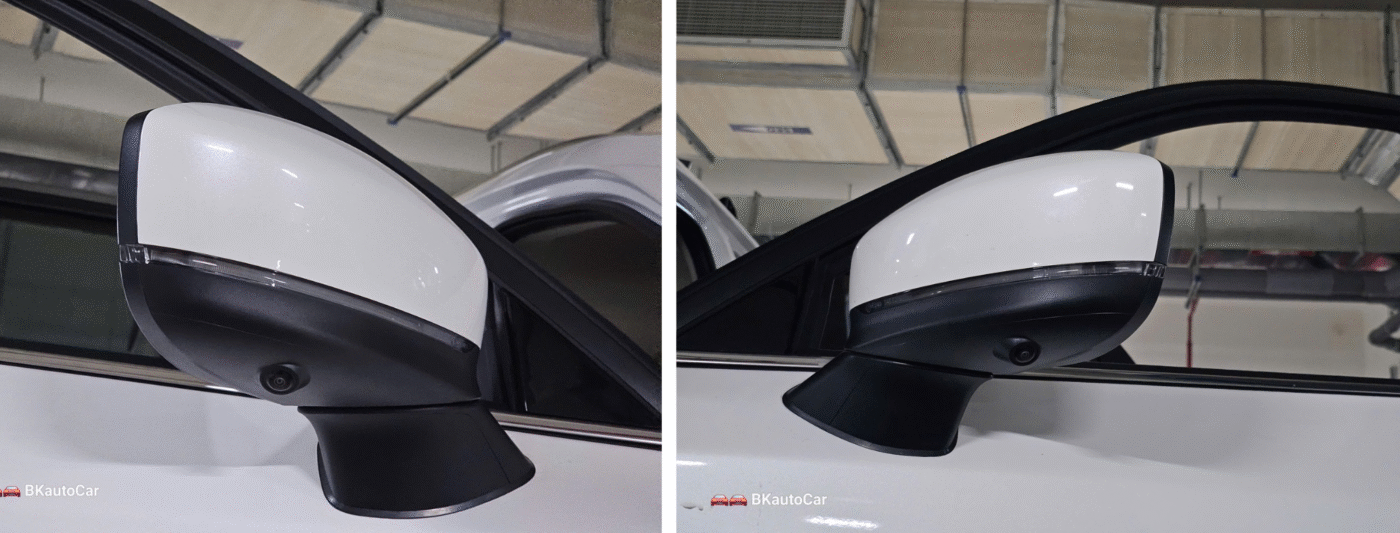

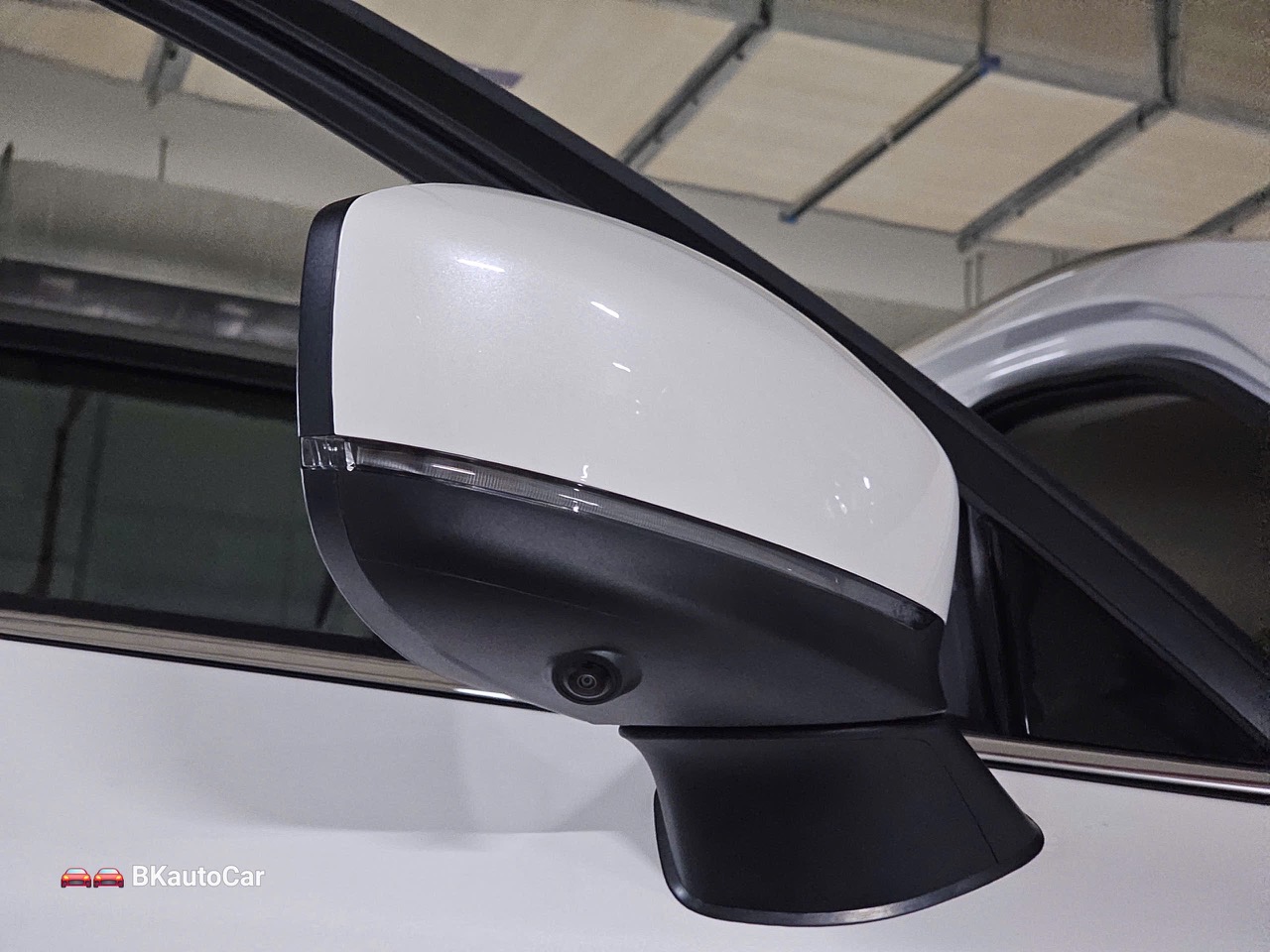

  • Tháo tapli cửa, tháo gương chiếu hậu để gắn camera bên.

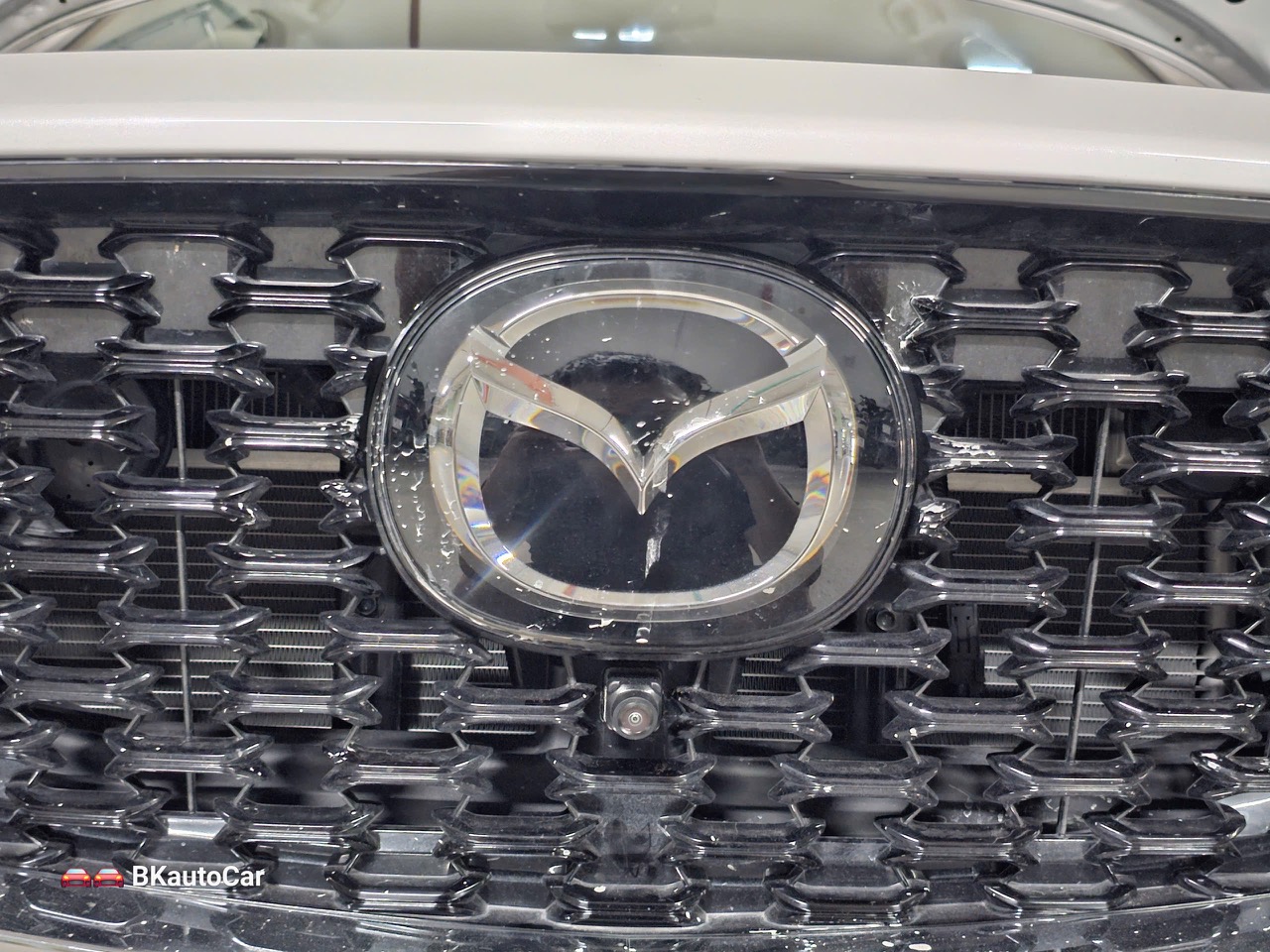

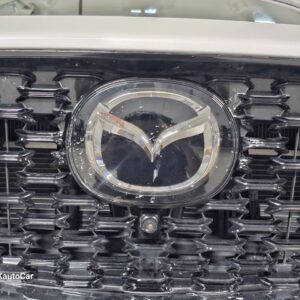

  • Tháo sơ cản trước để lắp camera trước.

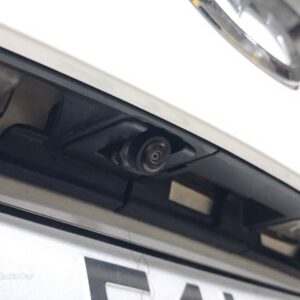

  • Tháo cốp sau để lắp camera sau.

  • Tháo nhẹ taplo để đi dây vào màn hình trung tâm.

Bước 3: Đi dây & đấu nối

  • Sử dụng giắc zin, không cắt dây.

  • Đi dây chuẩn, gọn gàng, tránh vướng túi khí.

Bước 4: Lắp cảm biến TPMS

  • Tháo lốp, gắn cảm biến vào van trong.

  • Pairing cảm biến với bộ thu tín hiệu.

Bước 5: Căn chỉnh camera

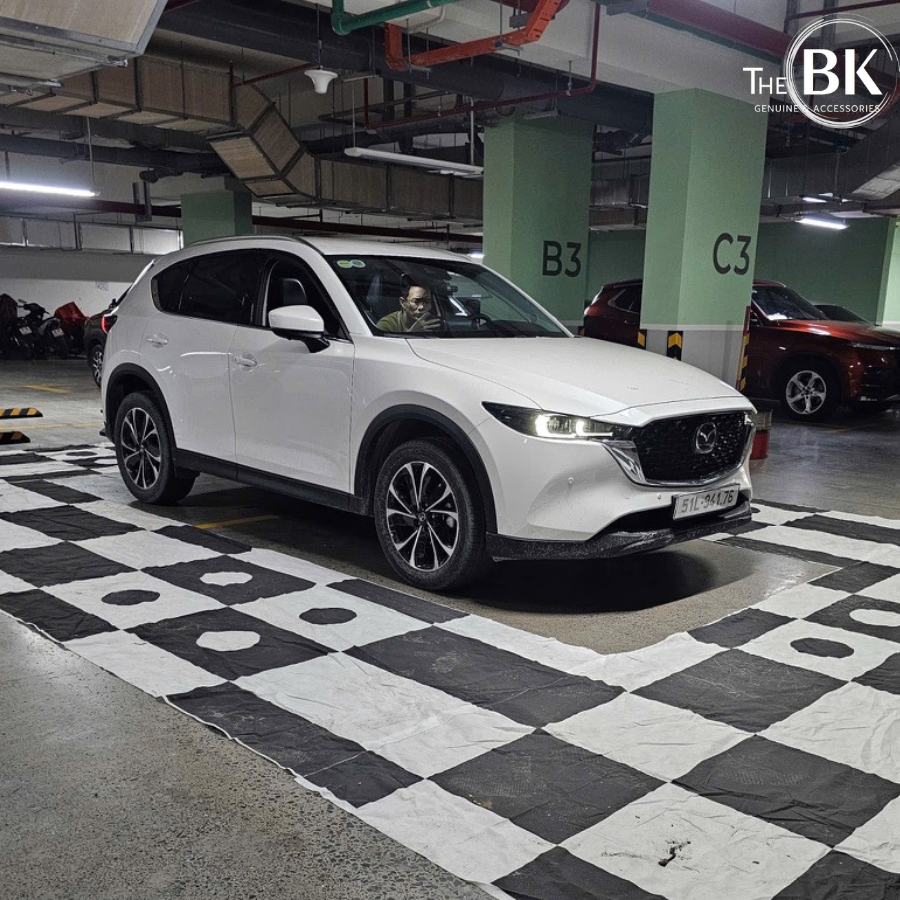

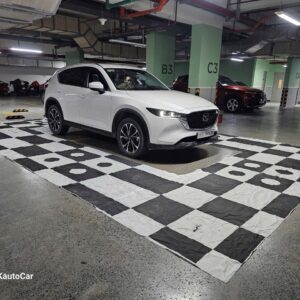

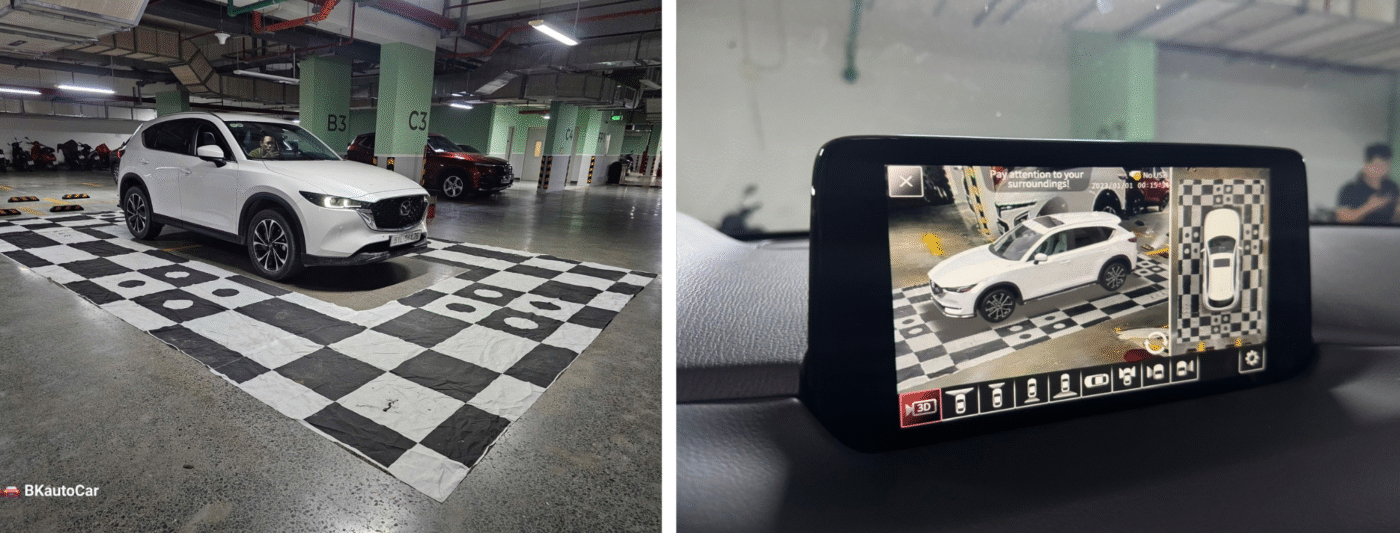

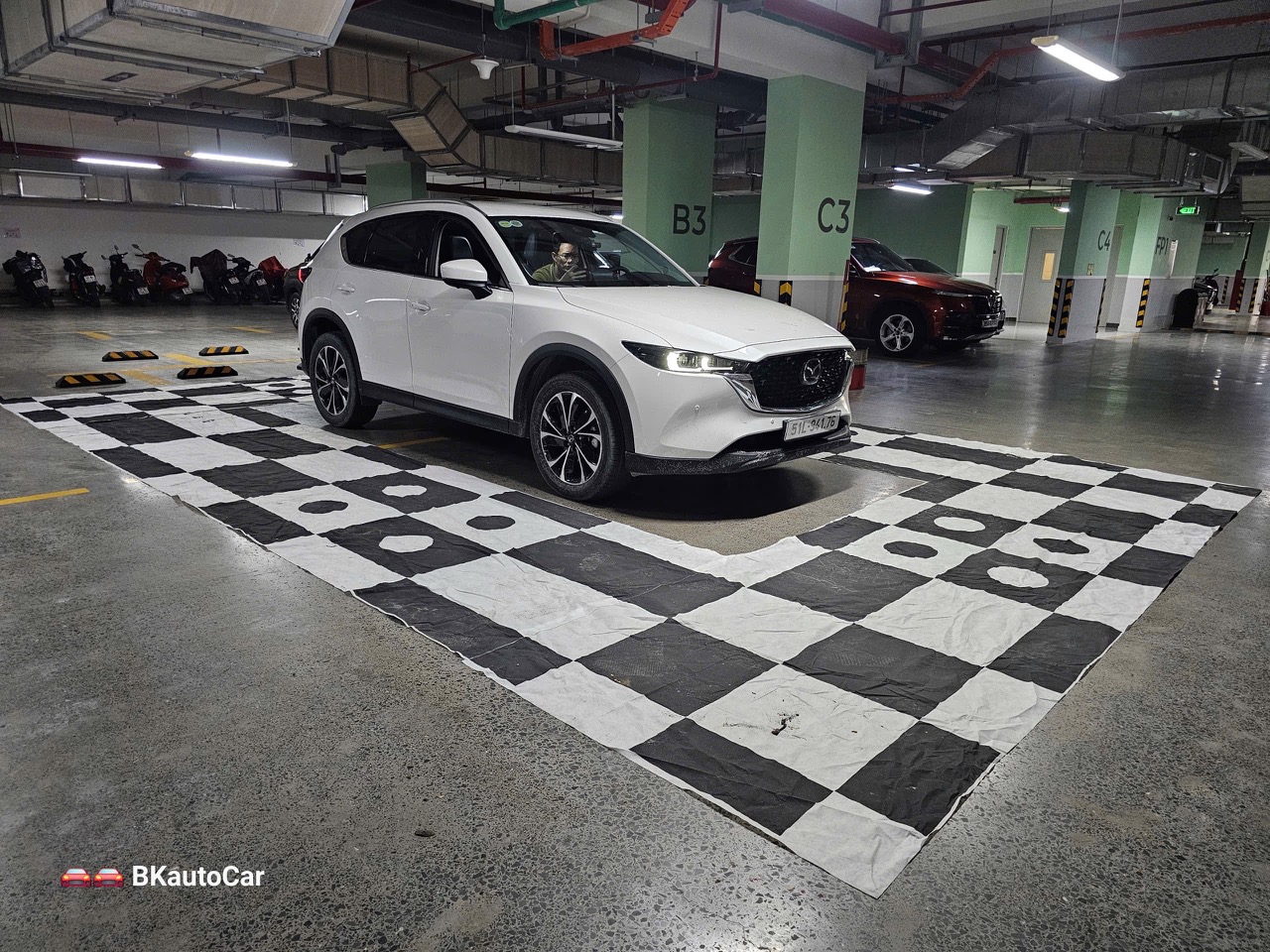

  • Sử dụng thảm calibrate để hiệu chỉnh góc nhìn một cách chuẩn và chính xác nhất

  • Đảm bảo hình ảnh ghép chính xác, không bị lệch.

Bước 6: Test & bàn giao

  • Kiểm tra hiển thị camera ở các chế độ.

  • Kiểm tra hiển thị TPMS từng bánh xe.

  • Hướng dẫn khách hàng sử dụng tính năng.

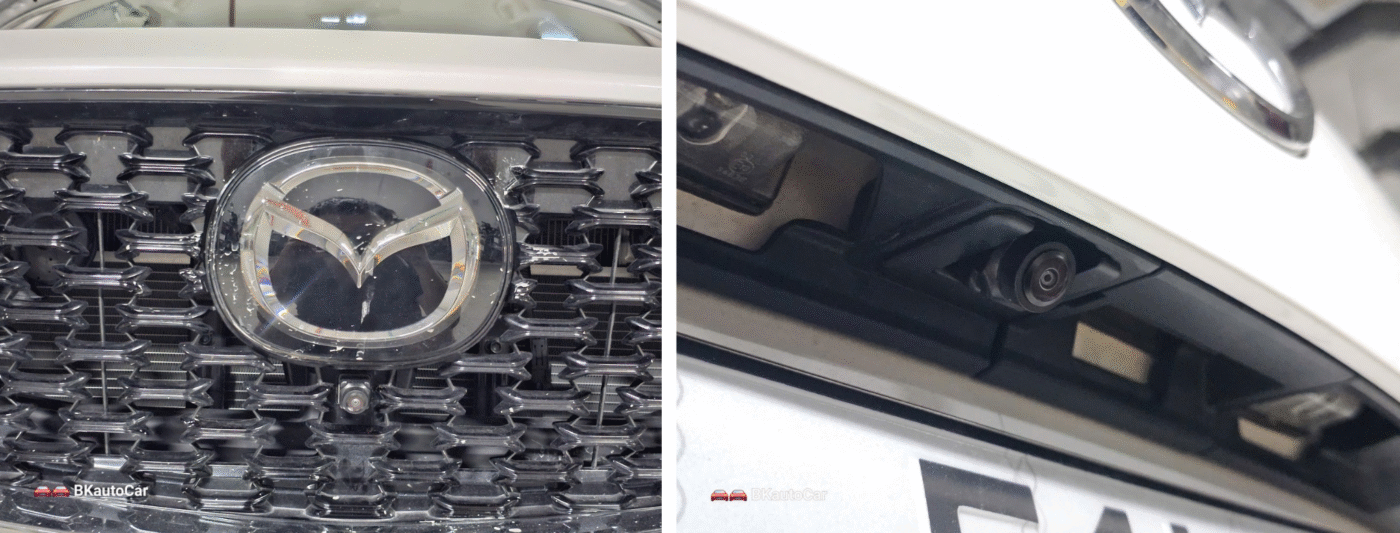

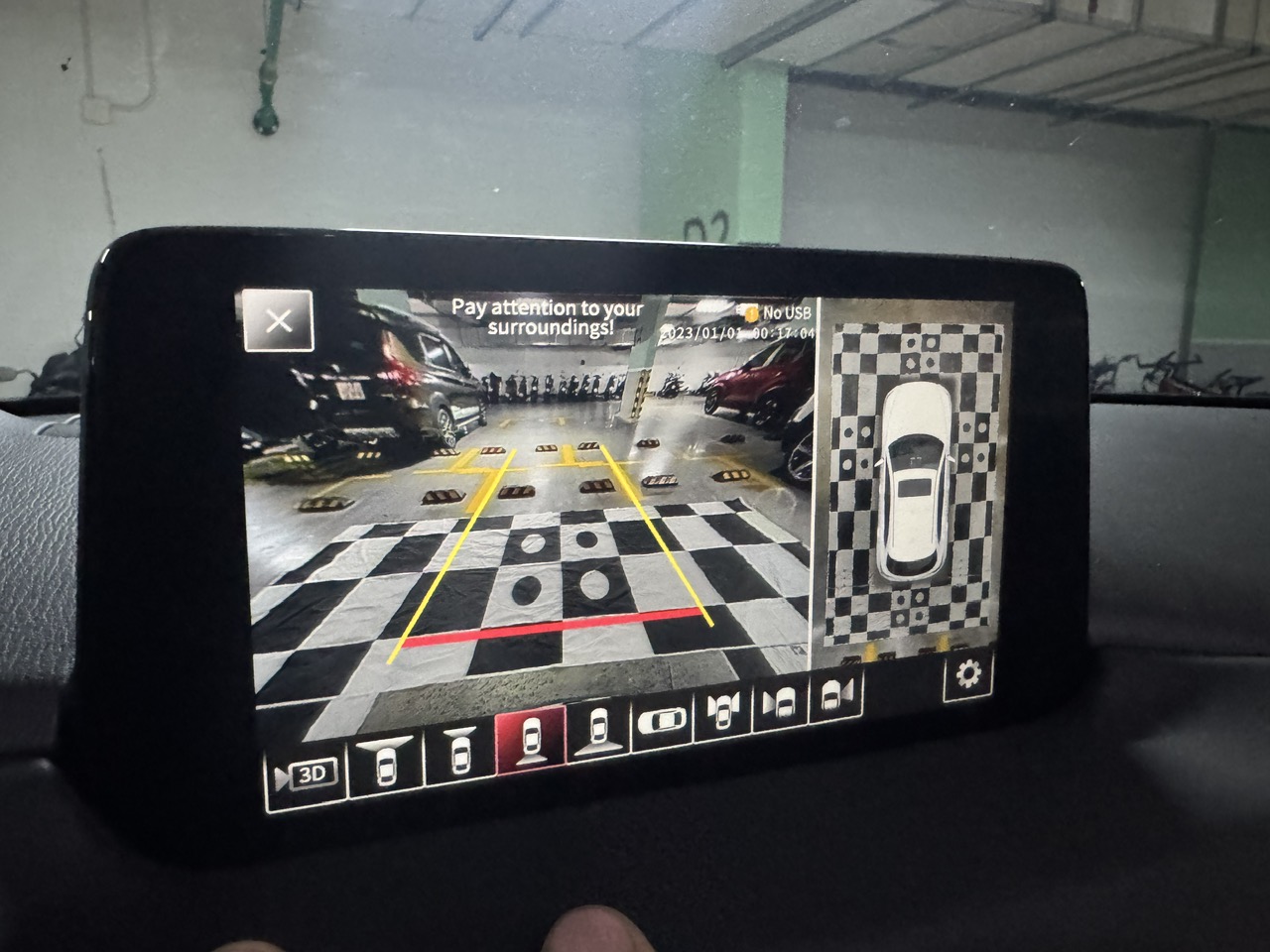

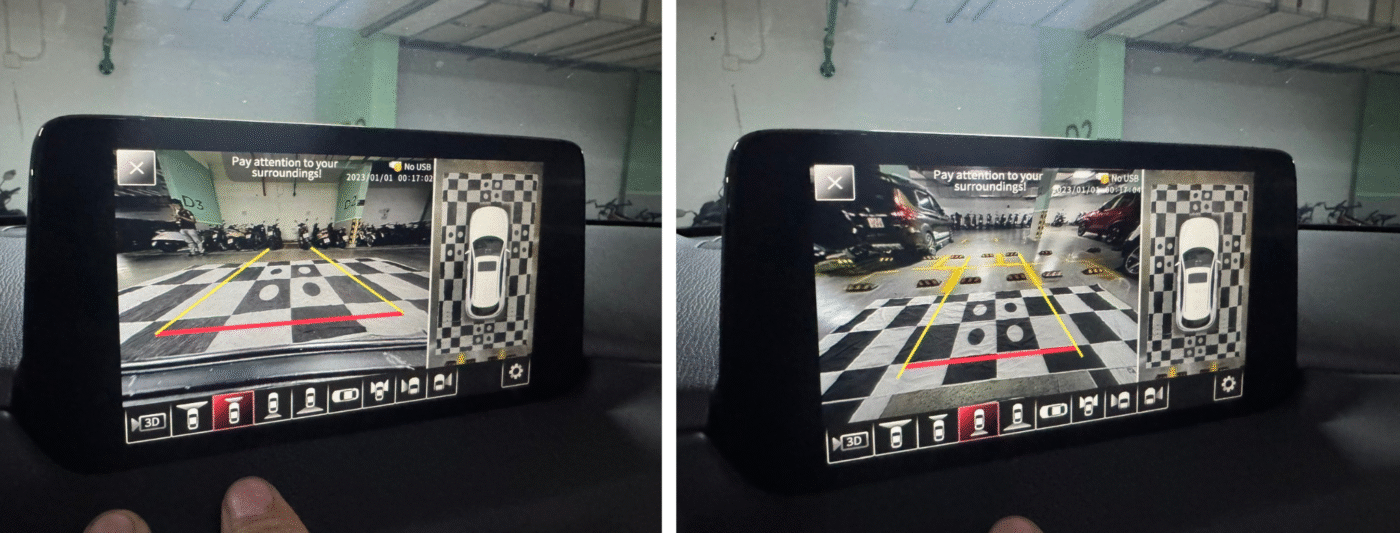

Tham khảo hình ảnh lắp đặt:

7. Hướng Dẫn sử dụng bộ camera 360 và TPMS

7.1 Hướng Dẫn sử dụng Camera 360 CX5 2024

Tính năng cơ bản camera 360:

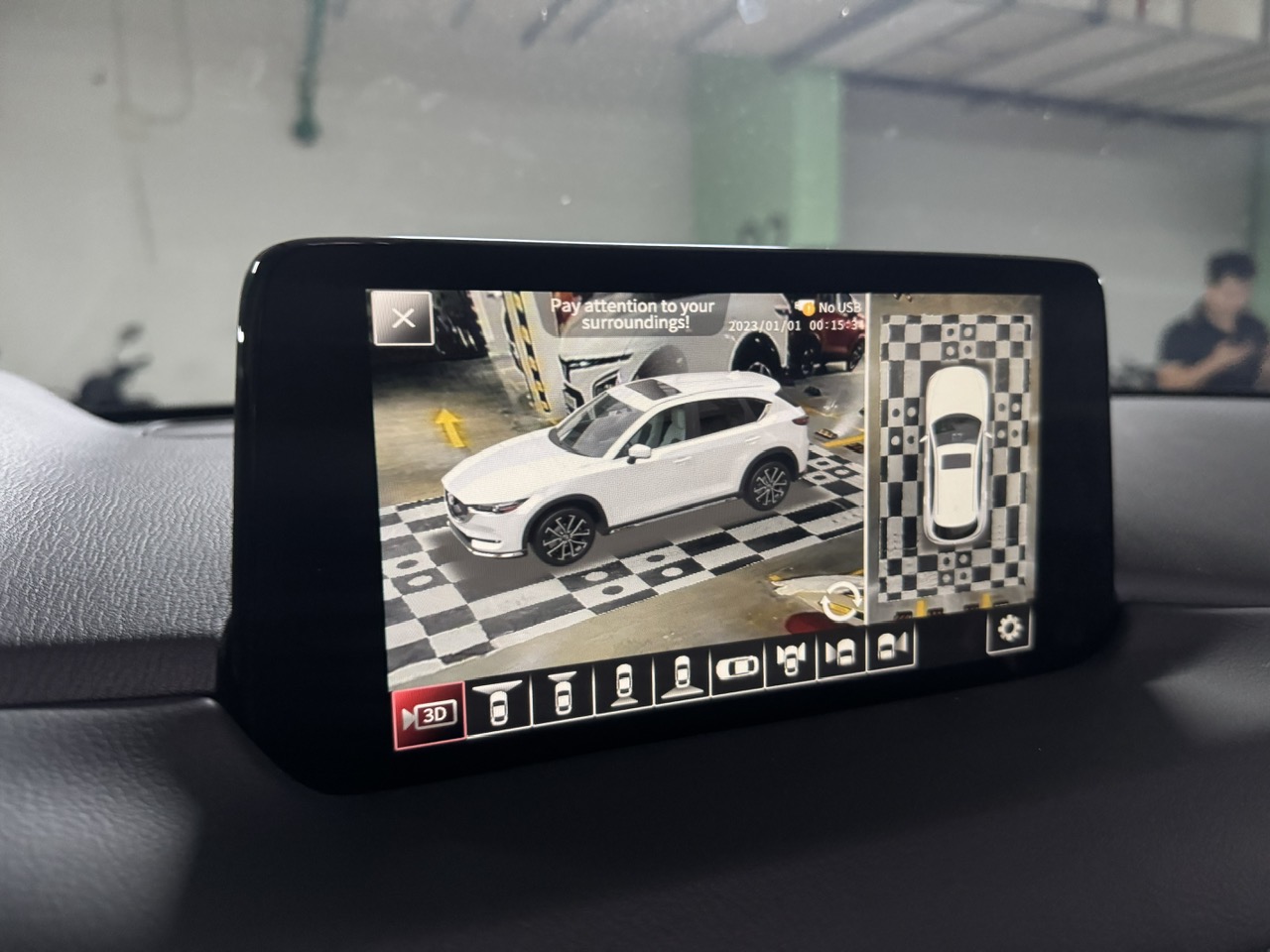

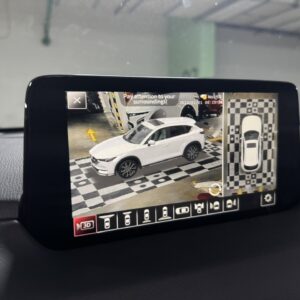

  • Khi mới khởi động xe: hệ thống camera sẽ tự động khởi động và khi đó mô hình 3d xung quanh xe sẽ hiển thị quay xung quanh 1 vòng xe để người lái có thể kiểm tra xung quanh xe có vật cản nào xung quanh không tránh va chạm khi lái xe ra khỏi nơi đậu.

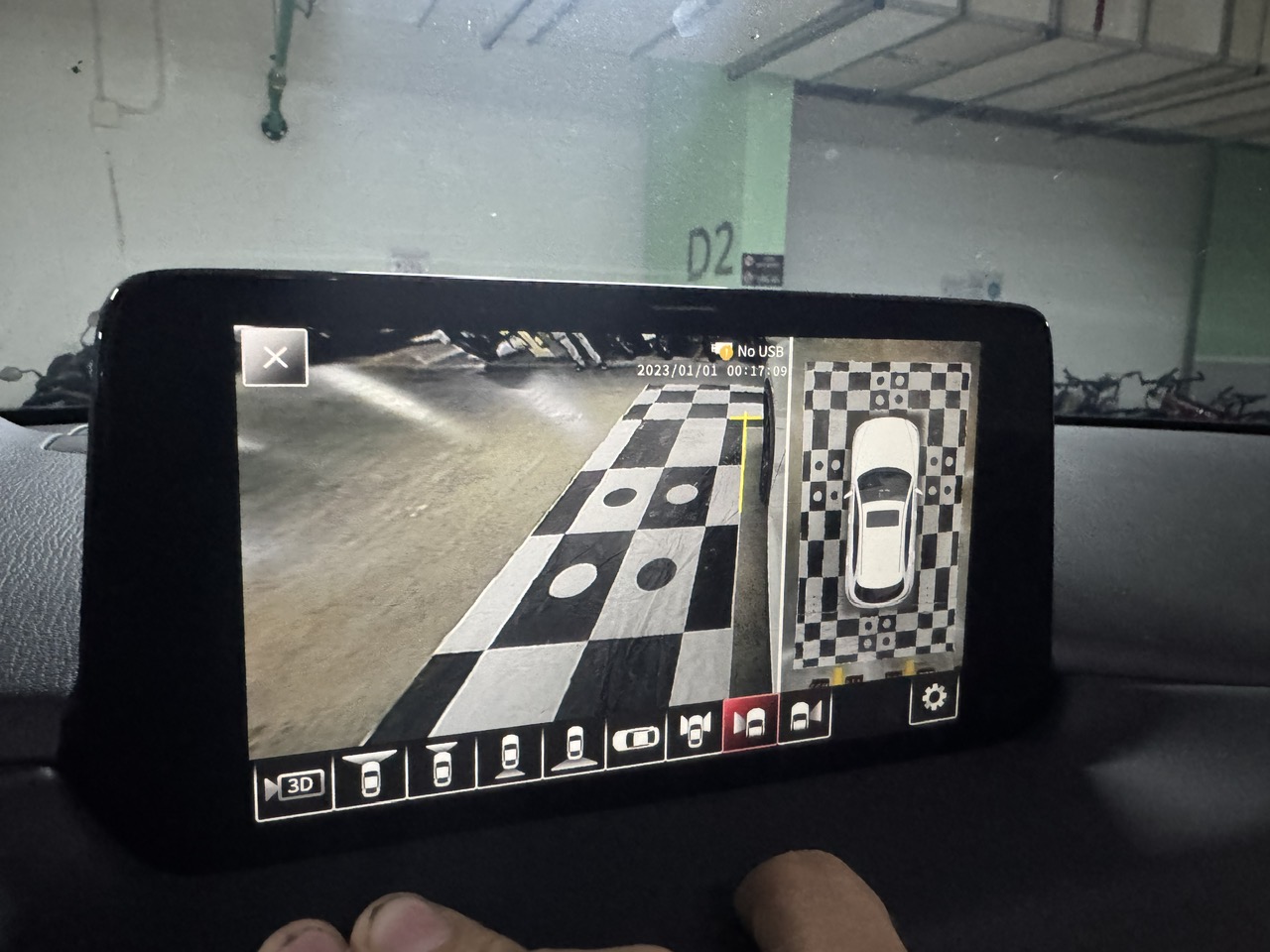

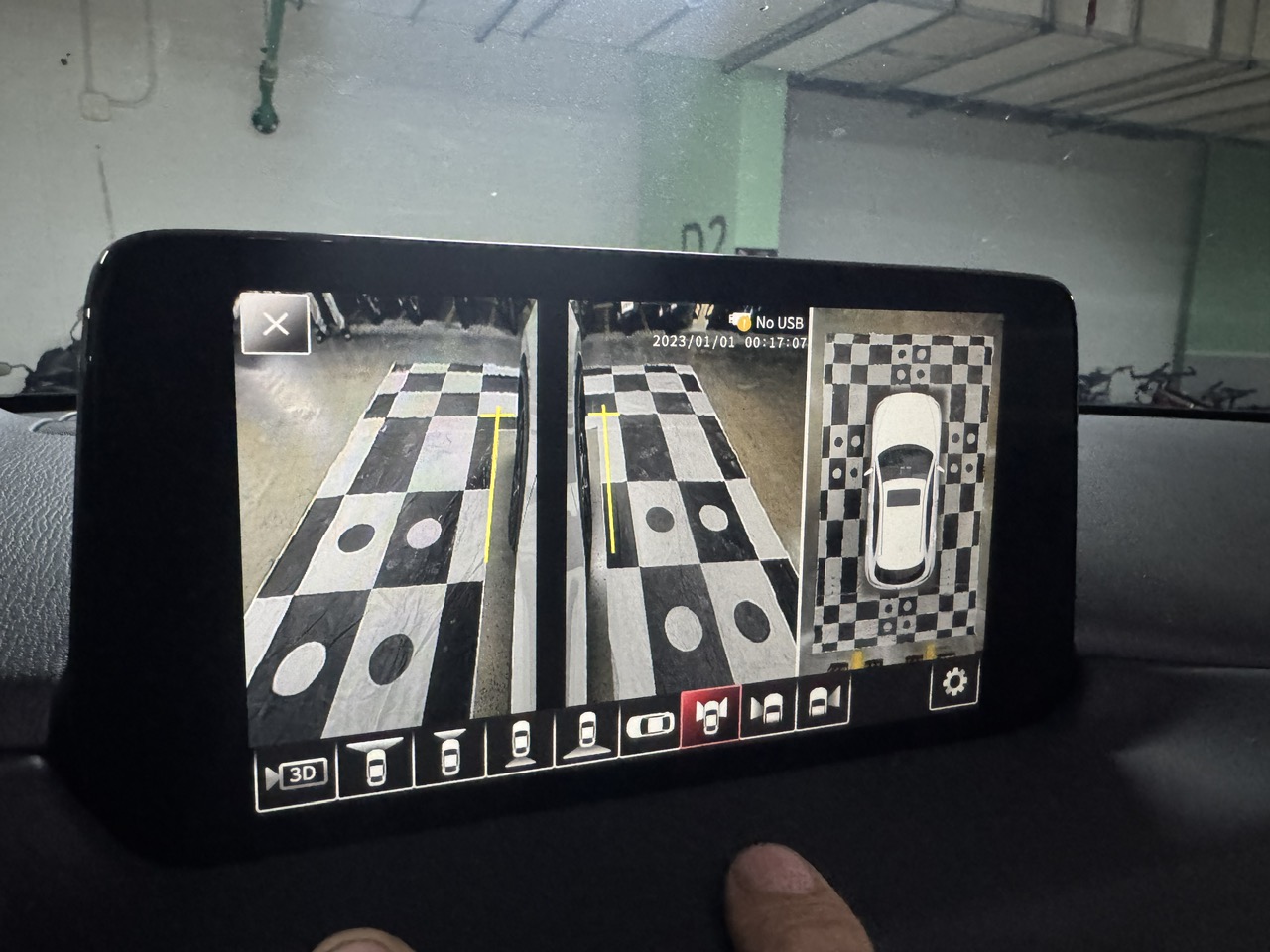

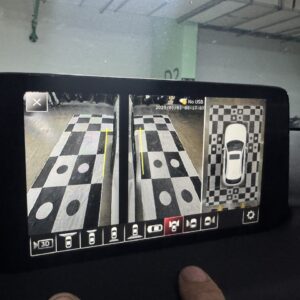

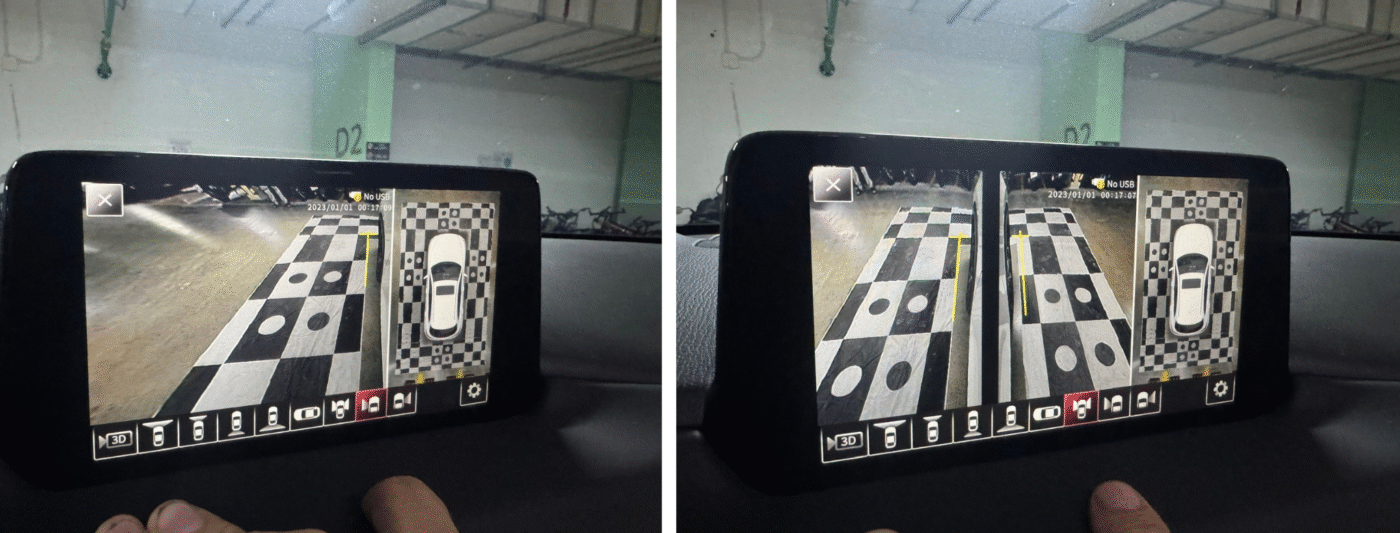

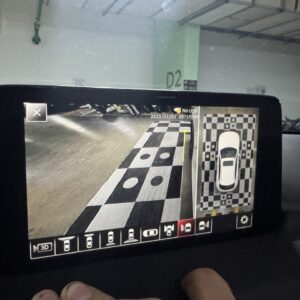

  • Mở góc Camera khi có tín hiệu xi nhan: khi người lái xe bật tín hiệu rẽ xi nhan bên nào thì camera sẽ hiển thị góc camera trước trái hoặc trước phải để người lái có thể quan sát rõ góc bánh xe trước thuận lợi cho việc đậu xe cập sát lề hoặc theo dõi các vật cản ở đầu xe một cách thuận tiện hơn.
  • Tự động mở camera khi gặp vật cản: Khi đang lái xe ở vị trí D, nếu cảm biến xung quanh xe phát hiện có vật cản thì hệ thống camera 360 sẽ tự động bật lên giúp bạn quan sát thuận tiện tránh va chạm.

Cách sử dụng camera 360:

  • Chủ động mở camera: người lái xe có thể chủ động mở hệ thống camera bằng cách nhấm giữ nút back trên vùng điều khiển ngay cần số xe. Lúc này hệ thống camera sẽ tự động hiển thị.

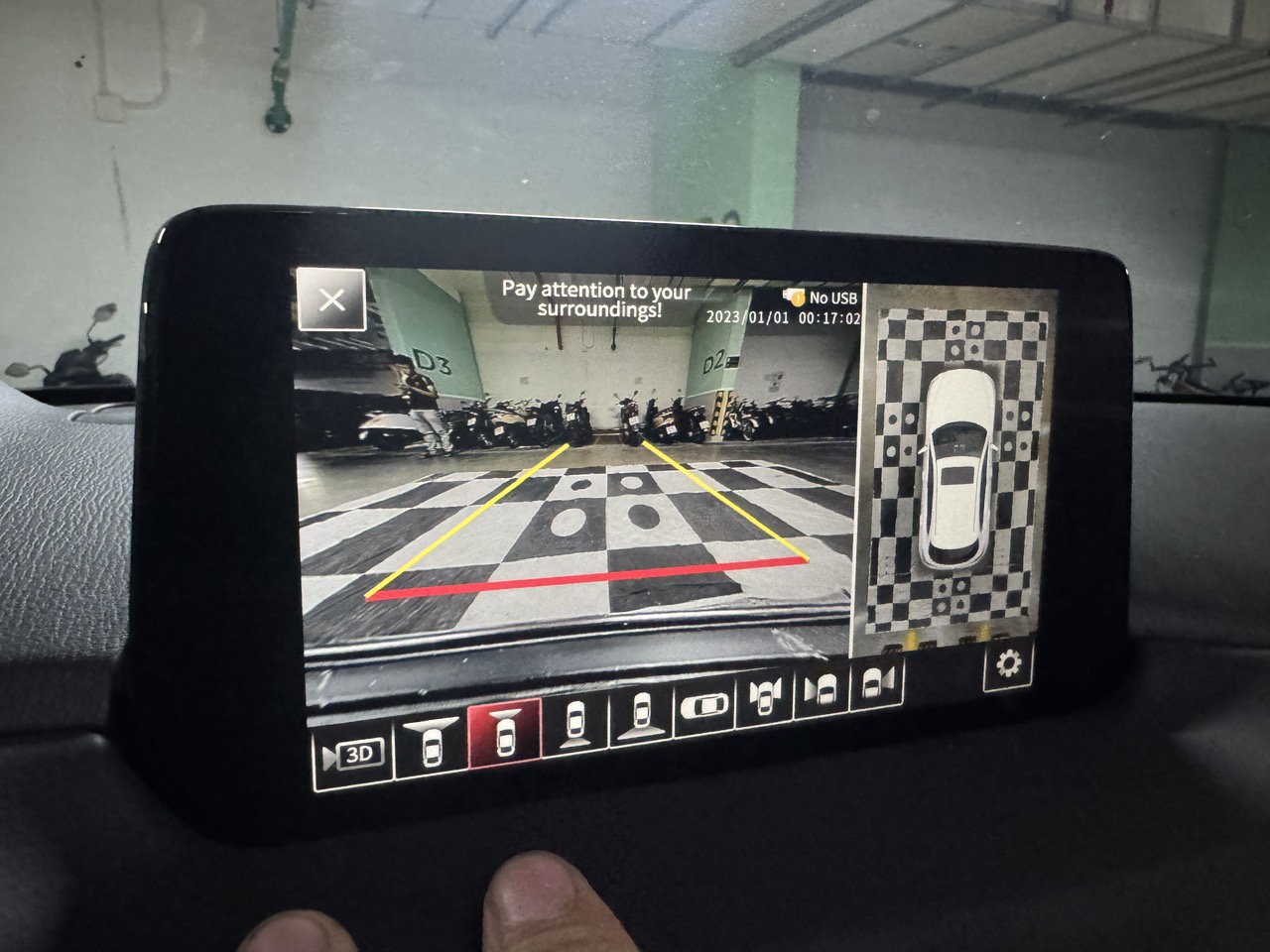

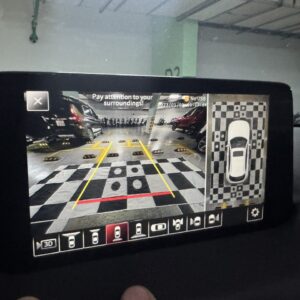

  • Xem các góc camera tùy ý: sử dụng con lăn để lựa chọn các góc camera mà mình muốn xem hoặc có thể dùng cảm ứng trực tiếp trên màn hình chính lựa chọn góc camera mình muốn xem.
  • Thay đổi màu xe tùy ý: màu xe có thể được điều chỉnh trong phần seting của hệ thống
  • Giới hạn tốc độ cho phép mở camera để đảm bảo an toàn khi lái xe: trong phần Seting sẽ có hạn mục lựa chọn giúp bạn điều chỉnh giới hạn tốc độ cho phép mở camera ( dưới 15km/h, dưới 40km/h hoặc off mở ở mọi tốc độ)
  • Có thể ghi lại hành trình: bạn có thể sử dụng USB để lưu trữ hành trình ở 4 camera khi lái xe.

7.2 Hướng dẫn sử dụng hệ thống TPMS

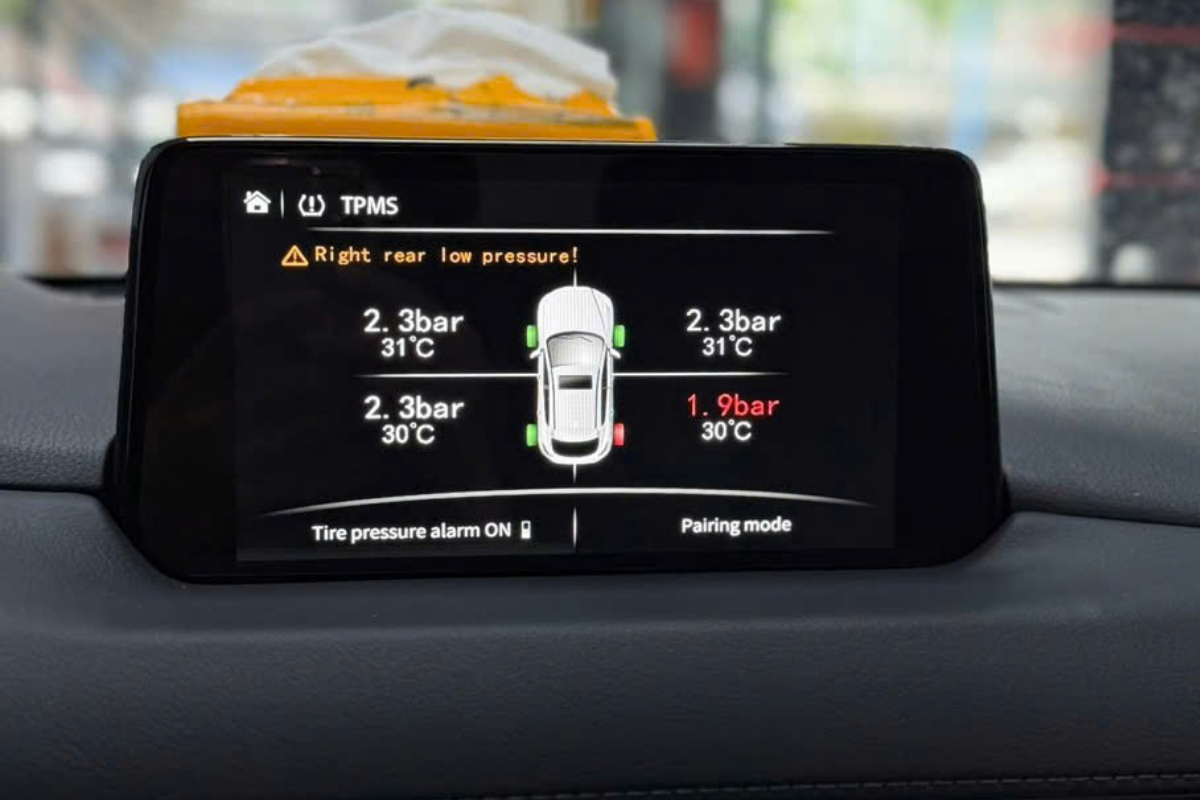

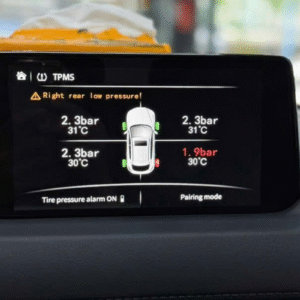

  • Để kiểm tra hệ thống TPMS ta thực hiện thao tác bấm giữ nút Home ở vị trí điều khiển ngay cần số, lúc này màn hình hiển thị TPMS sẽ được hiển thị giúp ta theo dõi áp suất lốp từ lốp và nhiệt độ lốp.
  • Ở màn hình hiển thị TPMS ta có thể thực hiện thao tác đồng bộ chính xác từng lốp xe ở các vị trí chính xác khi đảo lốp xe hoặc khi mới lắp đặt xong bằng nút Pairing bấm trực tiếp trên màn hình hiển thị. Sau đó ta lựa chọn vị trí lốp xe cần thiết lập trên màn hình, sau đó ta xả van áp suất lốp từ từ cho đến khi báo success, thực hiện như vậy ở đủ 4 bánh xe

8. Lợi ích thực tế cho chủ xe Mazda CX5 2024

  • An toàn tối đa khi lái xe trong đô thị, tránh va quệt khi đỗ/lùi.

  • Yên tâm trên cao tốc khi có TPMS giám sát áp suất lốp liên tục.

  • Tiện lợi vì tất cả hiển thị trên màn hình zin, không rườm rà.

  • Tiết kiệm chi phí so với việc thay màn hình Android ngoài.

  • Tăng giá trị xe vì giữ nguyên độ zin, thẩm mỹ cao cấp.

9. Kết luận

Bộ camera 360 lắp đặt zin tích hợp TPMS cho Mazda CX5 2024 là giải pháp nâng cấp toàn diện, vừa tăng cường an toàn, vừa giữ nguyên tính thẩm mỹ và độ zin của xe.

Đây là lựa chọn tối ưu cho chủ xe muốn:

  • Quan sát toàn cảnh xung quanh khi lái.

  • Giám sát áp suất lốp liên tục.

  • Đảm bảo an toàn và tiện nghi.

👉 Nếu bạn đang tìm kiếm nơi lắp đặt uy tín, hãy đến BKautoCar – Gara chuyên nâng cấp phụ kiện Mazda, với đội ngũ kỹ thuật giàu kinh nghiệm, lắp đặt chuẩn zin 100%, bảo hành dài hạn.
